| | 品牌：MUTEC | | 加工定制：否 | | 型号：MAS | |
| | 制作工艺：陶瓷 | | 输出信号：数字型 | | 材料：陶瓷 | |
| | 材料物理性质：半导体 | | 材料晶体结构：多晶 | | 防护等级：IP67 | |
| | 重复性：0· %F.S | | | | | |
应用领域
JKS-mas 是一种用于测定自由流动散装物料质量流量的测量设备，它能够对在自由落体或气力输送系统中输送的粉末、灰尘或颗粒物料进行可靠的非接触式在线测量。
功 能
该装置能够同时测量散装固体的浓度和固体流速。借助这两个测量值以及已知的管道内径，便可计算出质量流量，随后通过通信装置将结果输出。
浓度：JKS-mas 运用电容测量原理，能够产生均匀的电磁场。当物质通过传感器时，由于其介电常数高于空气， 会使该电磁场的测量电容增大。而且，电容的变化幅度与测量管中散装材料的浓度成正比。装置的校准既可以通过将散装物料完全填充至传感器管来完成，也可以参考称重数据进行。
速度：有两个传感器按照规定的距离对粒子进行检测，通过相关计算就能确定粒子的速度（单位：米 / 秒）。 由于采用了绝对时间测量方式，所以该速度测量无需进行校准。
独立的 JKS-con 通讯单元配备了四行 LCD 显示屏和功能键。它可提供以下输出和接口：2 路模拟输出（4 ...20 mA）3 路继电器输出。
设 计

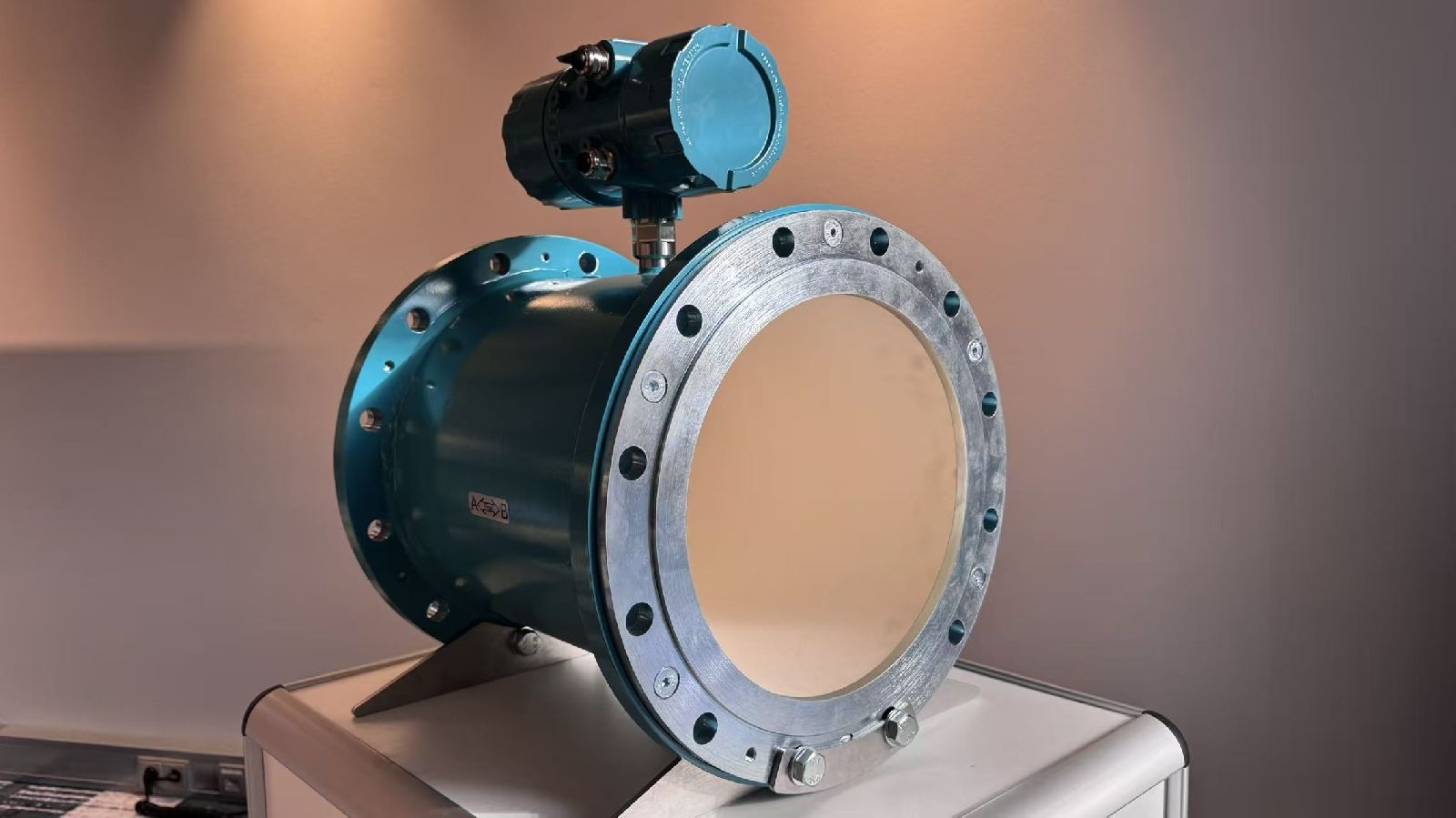

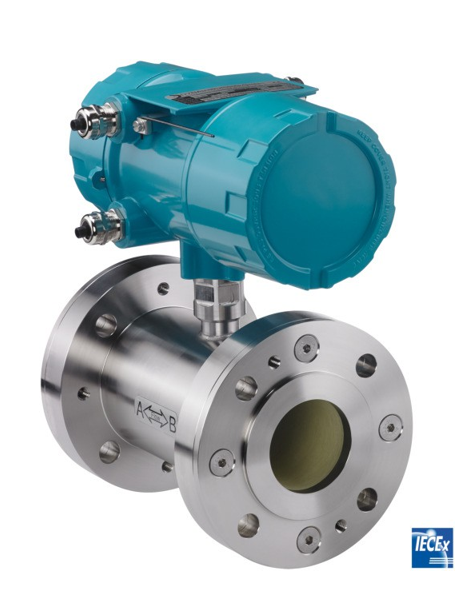

JKS-mas 有 10 种不同的尺寸 - 从 DN25 到 DN300（1 到 12 英寸）。传感器可采用 DIN/EN 或 ANSI 法兰连接。 众多的尺寸规格使其更易于集成到系统中，特别是对于现有系统而言，在大多数情况下能够避免改变管道横截面。 此外，由于使用了过渡件，可以节省安装高度。在吞吐量非常大的情况下，也不会出现因管道收缩而造成堵塞的风险。
您的收益
● 通过可靠的流量测量实现工艺和质量的可靠性
● 用于自由落体和气力输送
● 整体高度低，易于与现有系统集成
● 通过校准助手进行简单的产品校准
● 不受附近移动部件的干扰
● 可选择输出速度和浓度
● 测量范围大，也适用于较低浓度的产品
● 多种尺寸可供选择
● 可切换流向
| 技术数据 |
| 电源 |
19~31VDC，*大10W |
| C A N 总 线 |
电缆长度*大1000米 |
| JKS-con的输出 |
2x模拟输出(4...20 mA),用于质量流量、速度和浓度。
3x继电器输出，用于显示错误、模拟值和极限值状态。 |
| 由JIKS-convert输出(可选，除JKS-con之外) |
1x脉冲输出，用于大吞吐量。 |
| CAN总线传输速率 |
40千波特 |
| 测量精度(典型值) |
1~3% |
| 阻尼 |
1~30 s |
| 温度(环境) |
-40~60°C(40..140°F) |
| 温度(工艺、标准) |
标准*高130°C(266)可选温度高达160°C(320) |
| 压力 |
10/16巴，可选*大64巴(900磅) |
| 材料(传感器外壳) |
见订购代码 |
| 材料(传感器内管) |
见订购代码 |
| 材料(电子外壳) |
压铸铝，涂漆 |
| 防护等级 |
IP68(EN 60529) |
| 抗干扰能力 |
符合EN61326-1标准 |
